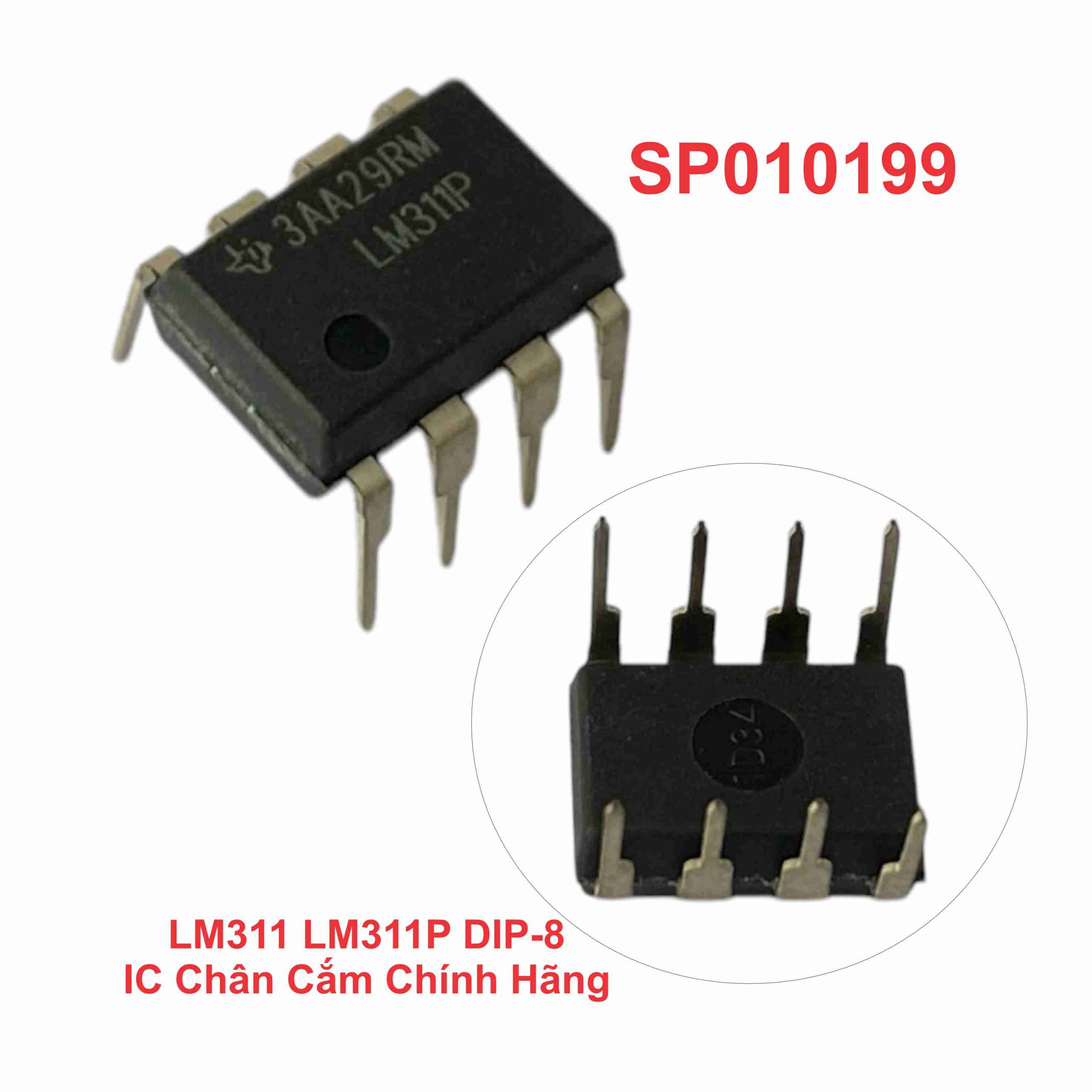

LM311 LM311P DIP-8 IC Chân Cắm Chính Hãng

– LM311 và LM311P là mã IC của một bộ so sánh ( Comparator ) được sử dụng phổ biến trong các mạch điện tử.
– Đây là những IC có 8 chân ( DIP-8 package ) và thường được sử dụng để so sánh các tín hiệu đầu vào và tạo ra tín hiệu đầu ra.
Các thông số kỹ thuật cơ bản:
– Loại IC: Comparator (Bộ so sánh).
– Số chân: 8 chân (DIP-8 package).
– Dải điện áp hoạt động: Từ 3V đến 30V.
– Chức năng: So sánh hai tín hiệu điện áp đầu vào và cho tín hiệu đầu ra số (HIGH hoặc LOW) tùy thuộc vào sự chênh lệch giữa các tín hiệu đầu vào.
– Ứng dụng phổ biến: Mạch bảo vệ quá áp, mạch tạo dao động, mạch điều khiển, hệ thống báo động, và các ứng dụng đo lường.
Các chân của IC LM311:
– Chân 1: Offset Null (Điều chỉnh độ lệch).
– Chân 2: Đầu vào ngược (-).
– Chân 3: Đầu vào không đảo (+).
– Chân 4: V- (Nguồn âm).
– Chân 5: Offset Null (Điều chỉnh độ lệch).
– Chân 6: Đầu ra (Output).
– Chân 7: V+ (Nguồn dương).
– Chân 8: NC (Not Connected, không kết nối).
LM311P:
– Mã LM311P là phiên bản của IC LM311 DIP-8 là loại chân cắm dễ dàng lắp vào các mạch in.
