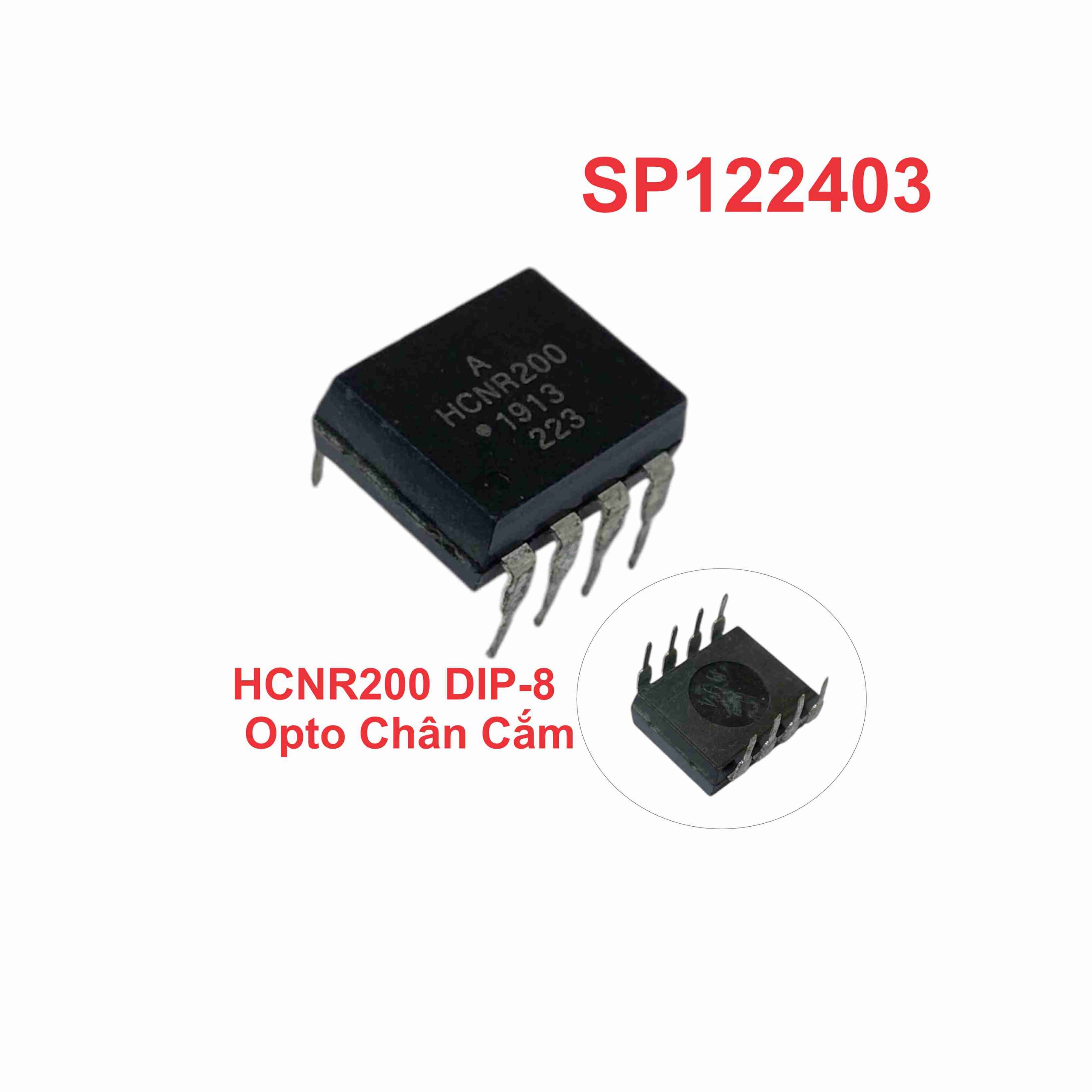

HCNR200 DIP-8 Opto Chân Cắm

20,000₫

Danh mục: IC Cắm Thẻ: HCNR200 DIP-8 Opto Chân Cắm

Mô tả

HCNR200 DIP-8 Opto Chân Cắm là một loại optoisolator (bộ cách ly quang) được thiết kế để cách ly tín hiệu giữa hai mạch điện mà không có sự kết nối điện trực tiếp.

1. Thông số kỹ thuật chung của HCNR200:

Dạng gói: DIP-8 (Dual In-line Package, 8 chân)
Chức năng: Tách biệt tín hiệu điện giữa hai phần mạch bằng cách sử dụng ánh sáng và quang điện, giúp giảm nhiễu và bảo vệ mạch.
Ứng dụng: Được sử dụng trong các mạch cách ly, mạch điều khiển, chuyển mạch quang, hệ thống giao tiếp dữ liệu, v.v.

2. Chân cắm DIP-8 của HCNR200:

Trong gói DIP-8, HCNR200 có 8 chân, mỗi chân có một chức năng cụ thể. Mô tả các chân của IC này như sau:

Chân 1 (Anode của LED): Cung cấp điện áp dương cho đèn LED (phần phát quang).
Chân 2 (Cathode của LED): Chân nối với đất hoặc mạch nguồn ngược của LED.
Chân 3 (Base của phototransistor): Chân này nối với cơ cấu điều khiển của phototransistor, giúp điều chỉnh mức độ tín hiệu.
Chân 4 (Collector của phototransistor): Chân nối với mạch điện mà tín hiệu sẽ được chuyển giao.
Chân 5 (Emitter của phototransistor): Chân nối với mạch đất của phototransistor.
Chân 6 (Không nối): Có thể không sử dụng hoặc dùng để hỗ trợ cách ly, tùy theo yêu cầu thiết kế.
Chân 7 (Không nối): Tương tự chân 6, có thể dùng để gia cố cấu trúc của IC.
Chân 8 (Không nối): Đôi khi không kết nối với bất kỳ chức năng nào trong một số ứng dụng.

3. Đặc điểm và tính năng:

Cách ly quang: HCNR200 giúp cách ly tín hiệu giữa các mạch điện, bảo vệ các mạch điện nhạy cảm khỏi sự nhiễu hoặc sự thay đổi đột ngột của điện áp.
Tốc độ truyền tín hiệu: Được thiết kế để có thể truyền tải tín hiệu với tốc độ nhanh, thích hợp cho các ứng dụng yêu cầu truyền tín hiệu ở tần số cao.
Ứng dụng phổ biến: Các mạch giao tiếp dữ liệu, các mạch chuyển mạch quang, trong các thiết bị như bộ nguồn chuyển đổi, điều khiển động cơ, và hệ thống an toàn.

4. Ứng dụng thực tế:

HCNR200 có thể được sử dụng trong nhiều ứng dụng như:

Cách ly tín hiệu giữa các mạch điều khiển và các mạch điện áp cao.
Bảo vệ các thiết bị điện tử khỏi xung điện và nhiễu.
Mạch điều khiển trong các thiết bị điện tử, đặc biệt là các thiết bị yêu cầu cách ly tốt giữa các phần mạch.
