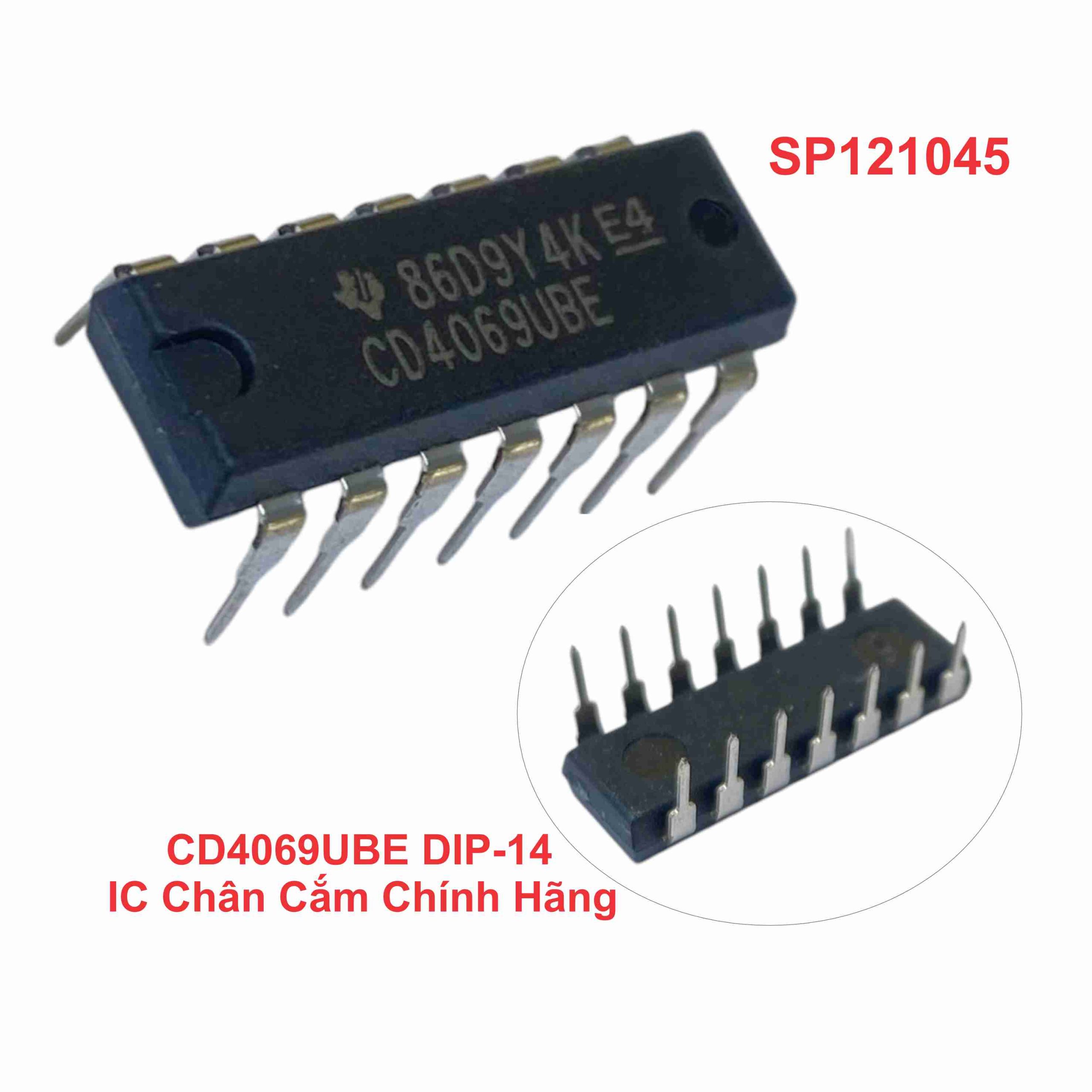

IC CD4069UBE là một IC logic nổi bật với 6 bộ inverter CMOS ( mạch đảo ) được tích hợp trong một package DIP-14 ( 14 chân ). Đây là một linh kiện điện tử phổ biến, thường được sử dụng trong các ứng dụng điện tử và mạch điều khiển
1. Loại IC: CMOS Inverter.
2. Chức năng: CD4069UBE thực hiện chức năng đảo chiều tín hiệu, biến tín hiệu logic từ mức “1” ( high ) thành “0” ( low ) và ngược lại.
3. Chân kết nối: IC có 14 chân, với 6 inverter logic ( chân 1, 3, 5, 9, 11, 13 ) và các chân cấp nguồn ( Vcc ) và đất ( GND ).
4. Điện áp hoạt động: Điện áp hoạt động của CD4069UBE dao động trong khoảng từ 3V đến 15V, giúp nó có thể dễ dàng sử dụng trong nhiều ứng dụng khác nhau.
5. Tính năng CMOS: Sử dụng công nghệ CMOS, IC này có ưu điểm tiêu thụ điện năng thấp và có độ ổn định cao.
6. Dễ dàng tích hợp: Với thiết kế chân DIP-14, IC này dễ dàng tích hợp vào mạch in hoặc các bảng mạch DIY, thuận tiện cho việc lắp ráp và thay thế.
7. Ứng dụng: CD4069UBE có thể được sử dụng trong các mạch logic đơn giản, mạch tạo xung, bộ điều khiển tín hiệu, hoặc trong các hệ thống yêu cầu mạch đảo tín hiệu.
Thông số kỹ thuật chính:
– Số lượng inverter: 6
– Điện áp cấp nguồn: 3V đến 15V
– Dòng điện tiêu thụ thấp
Ứng dụng phổ biến:
– Mạch logic đảo ( Inverter ).
– Mạch tạo tín hiệu hoặc bộ tạo xung.
– Mạch số học và các ứng dụng điện tử cơ bản.
-
